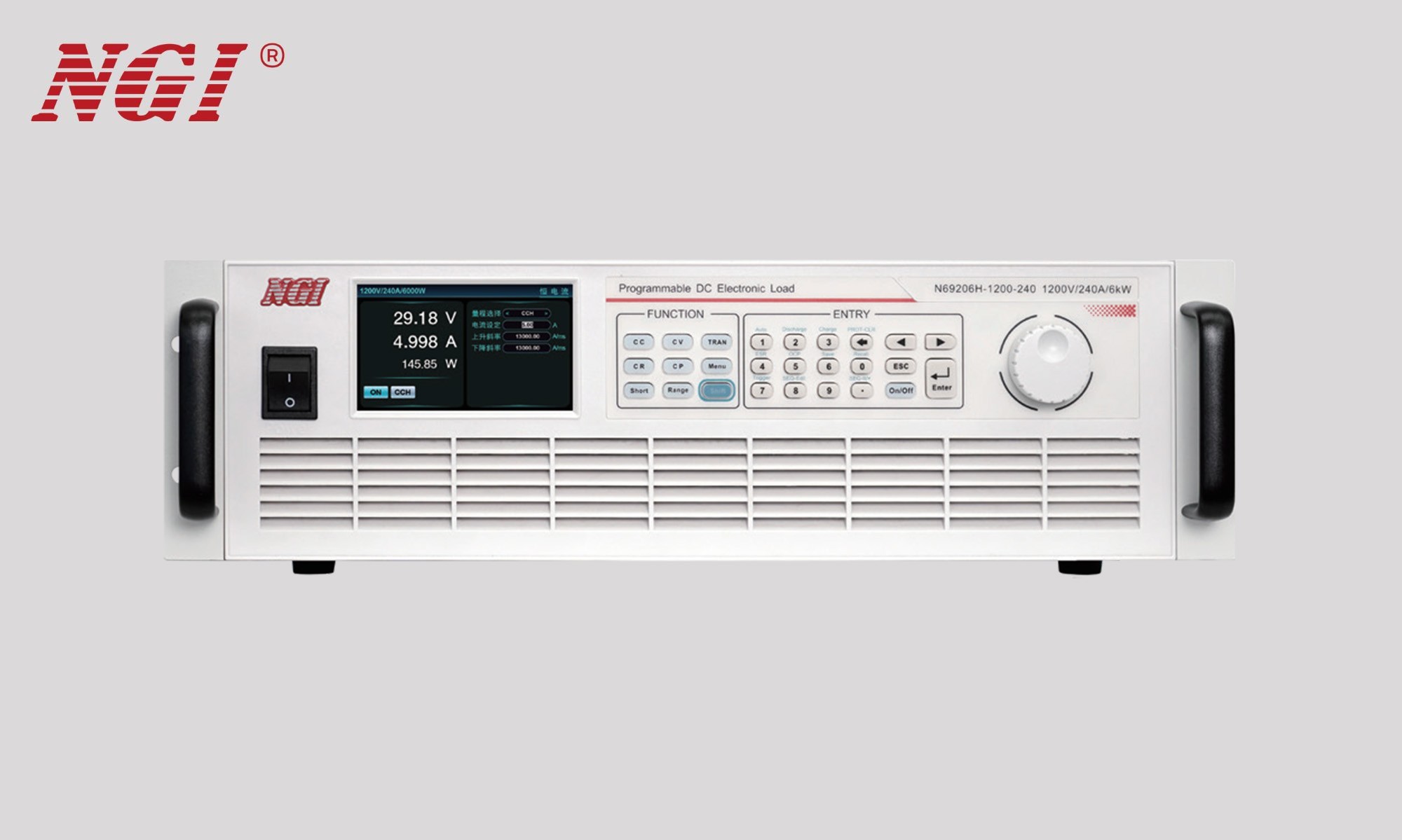

Vysokovýkonná programovateľná jednosmerná elektronická záťaž série N69200H

● Jednosmerné napájacie zdroje: Napájacie zdroje pre servery AI, vysokonapäťové spínané napájacie zdroje, priemyselné napájacie zdroje, komunikačné napájacie zdroje atď.

● Nová energia: Palivové články a motory, lítiové batérie, superkondenzátory, fotovoltaické moduly atď.

● Výkonová elektronika: zdroje UPS, meniče DC-DC, palubné nabíjačky (OBC) atď.

● Systémy napájania: generátorové agregáty, systémy na skladovanie energie, nabíjacie stanice s jednosmerným prúdom atď.

● Vysokovýkonné jednosmerné komponenty: Stýkače/relé, automobilové vysokonapäťové komponenty atď.

● Iné odvetvia: Elektrické vozidlá, polovodiče, letecký priemysel atď.

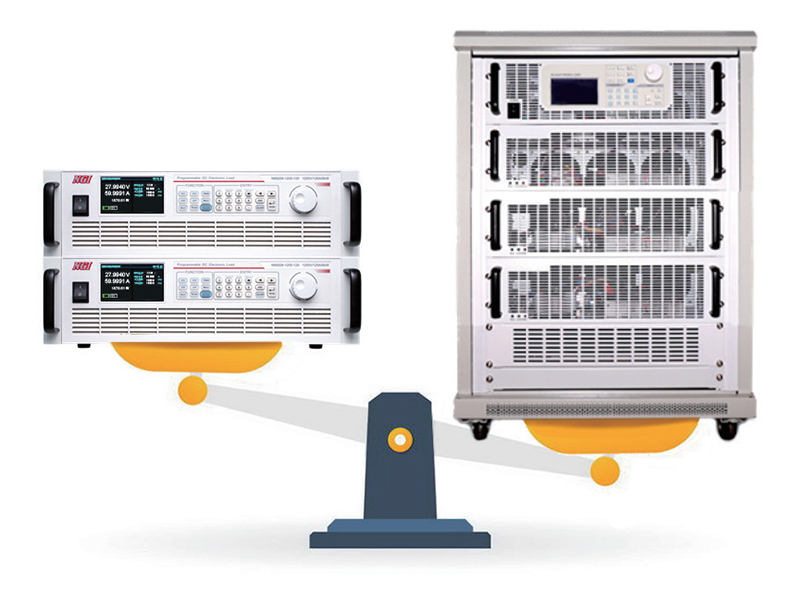

3U/6kW, ultra vysoká hustota výkonu

N69200H je navrhnutý s vysokou hustotou výkonu. Výkon 19" 3U šasi môže byť až 6 kW. Objem a hmotnosť sú polovičné v porovnaní s tradičnými elektronickými záťažami. V porovnaní s tradičnými elektronickými záťažami s rovnakým výkonom je N69200H menší a ľahší.

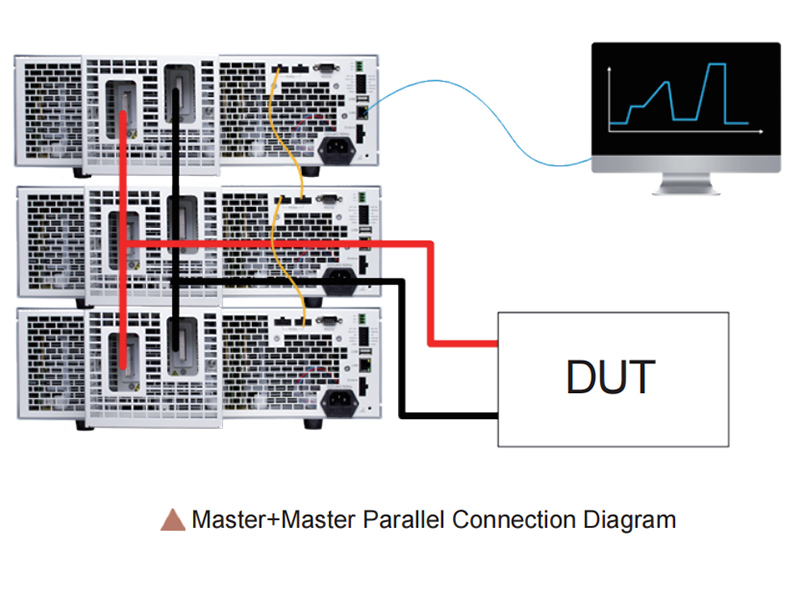

Paralelné pripojenie pre rozšírenie napájania

Séria N69200H podporuje paralelnú prevádzku master/slave s aktívnym zdieľaním prúdu. Keď sa zvýši dopyt po záťaži, všetky modely s rovnakým menovitým napätím dokážu dosiahnuť požadovaný prúd a výkon prostredníctvom paralelnej konfigurácie (Master + Master, Master + Slave). Pri použití produktov série N69200H stačí používateľom naprogramovať záťažový prúd iba na hlavnej jednotke; podradené jednotky automaticky rozložia prúd, čo ďalej zjednodušuje postupy obsluhy používateľom.

Viaceré prevádzkové režimy pre viacero testovacích scenárov

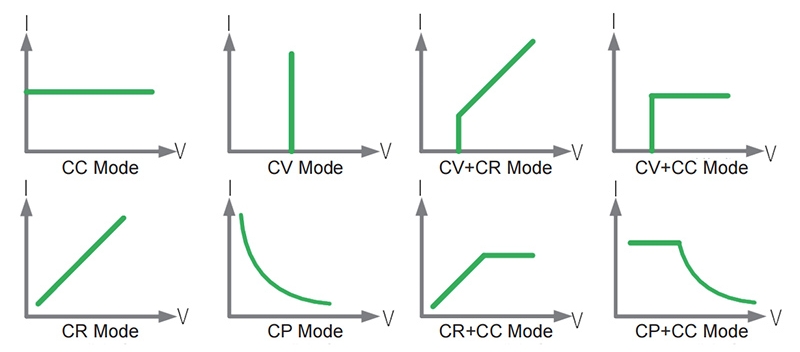

N69200H podporuje štyri normálne pracovné režimy: CC, CV, CP a CR. Aby sa N69200 vyrovnal so zmenou charakteristík záťaže v reálnom testovacom procese, bol vyvinutý aj so štyrmi kombinovanými pracovnými režimami CV+CC, CR+CC, CV+CR a CP+CC. Napríklad CR+CC je vhodný na štartovací test napájania, aby sa zabránilo ochrane proti nadprúdu pri zapnutí napájania. CV+CR môže nahradiť nastavenie aplikácie bodu Von. CV+CC dokáže simulovať proces prechodu medzi pracovnými režimami pri nabíjaní batérie. Používatelia si môžu vybrať rôzne pracovné režimy pre test podľa svojej skutočnej situácie.

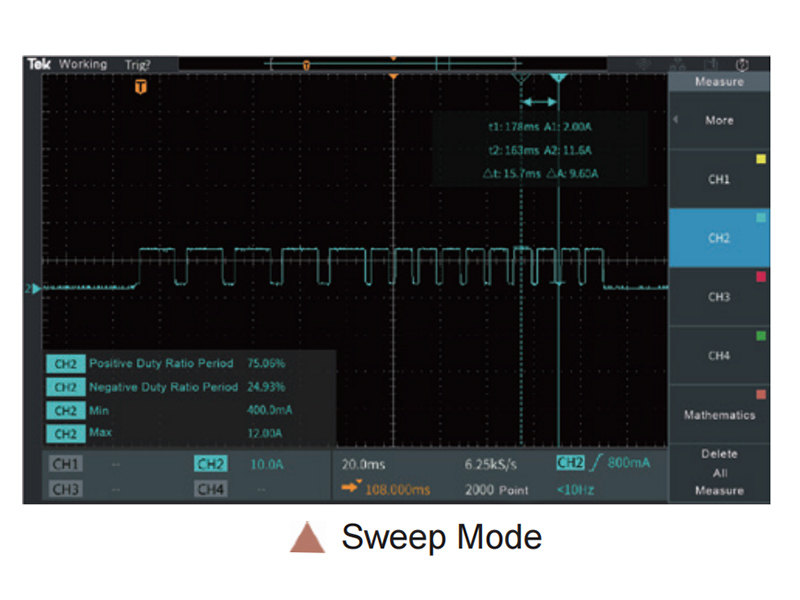

Vysokorýchlostný dynamický režim s dynamickou frekvenciou

N69200H má vysokorýchlostný dynamický režim. Dynamické charakteristiky jednosmerného napájacieho zdroja je možné testovať simuláciou dynamického správania sa napájacieho zdroja pri zaťažení prostredníctvom dynamického režimu. N69200 poskytuje dynamické rozmítanie frekvencie a programovateľný dynamický režim až do 30 kHz, vrátane dynamického konštantného prúdu CCD, dynamického konštantného napätia CVD, dynamického konštantného odporu CRD a dynamického konštantného výkonu CPD. Programovateľný dynamický režim zaťaženia umožňuje nastavenie horného/dolného rozsahu, rýchlosti nábehu/klesu, šírky impulzu a prevádzkového režimu. Vzorkovacia frekvencia napätia a prúdu v dynamickom režime rozmítania frekvencie je 500 kHz. Podporuje lineárnu zmenu frekvencie zaťažovacieho prúdu. Frekvencia je až 30 kHz. Tento režim dokáže merať špičkové napätie Vpk+, údolie napätia Vpk- a frekvenčné body výskytu testovaného zariadenia počas procesu dynamickej zmeny frekvencie zaťaženia.

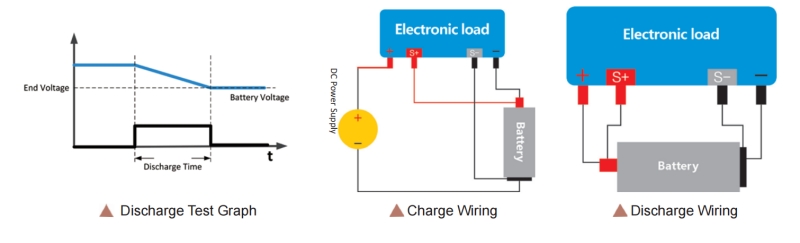

Test nabíjania/vybíjania, režim testovania vstavanej batérie

Používatelia si môžu na prednom paneli nastaviť rôzne podmienky, aby splnili svoje testovacie požiadavky. Napríklad, keď je napätie batérie nižšie ako počiatočné napätie, interné počítadlo N69200H začne počítať. Počítadlo prestane pracovať, kým napätie batérie neklesne na medzné napätie.

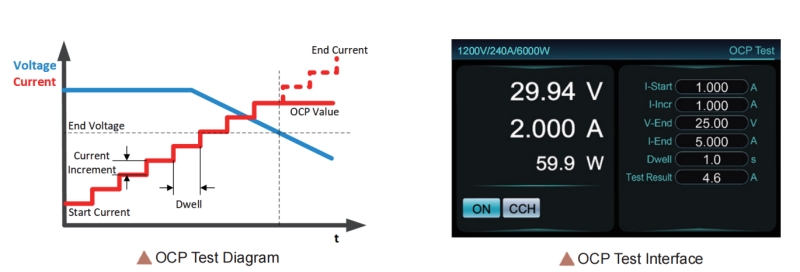

Test OCP (over current protection).

Počas testu OCP sa N69200H zaťaží v režime CC a skontroluje, či je napätie DUT nižšie ako medzné napätie. Ak je nižšie, N69200H zaznamená aktuálny zaťažovací prúd ako výsledok testu a uzavrie vstup, aby sa test zastavil. Ak je napätie DUT vyššie ako medzné napätie, N69200H zvýši zaťažovací prúd, kým napätie DUT neklesne pod medzné napätie alebo nedosiahne maximálny zaťažovací prúd.

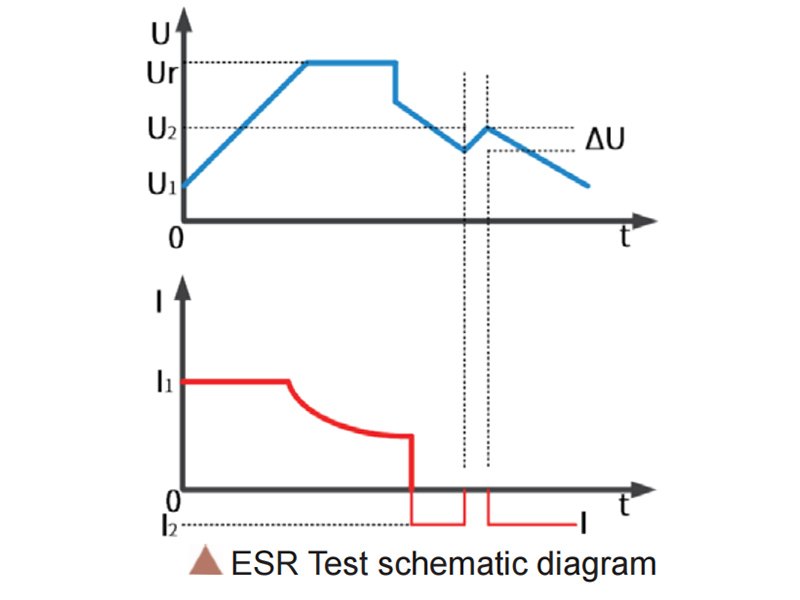

Test ekvivalentného sériového odporu (ESR) (voliteľné)

ESR je hlavný parameter batérie alebo superkondenzátora. Séria N69200H ponúka profesionálnu funkciu merania ESR, ktorá podporuje viacero meracích štandardov a má výhody presných výsledkov a stabilných opakovaných výsledkov.
